Platenwarmtewisselaar

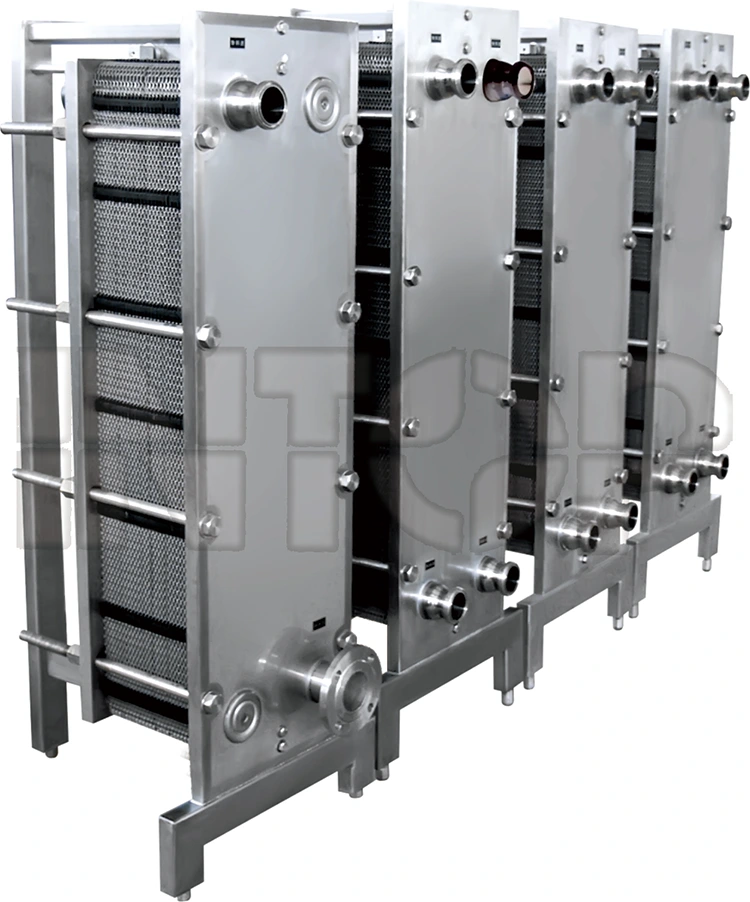

Platenwarmtewisselaar is een nieuw type hoogrenderende warmtewisselaar, bestaande uit metalen platen met bepaalde gegolfde vormen op elkaar gestapeld. De structuur omvat pakkingen, compressieplaten (beweegbare eindplaten, vaste eindplaten) en frames (bovenste en onderste geleidestangen, voorstijlen). De platen zijn afgedicht en geleid door afdichtingspakkingen, die de koude/hete vloeistofkanalen scheiden. Het koude/warme warmte-uitwisselingsmedium stroomt door elk kanaal en wisselt warmte uit met de gescheiden platen om de gewenste temperatuur voor de gebruiker te bereiken. Elke plaat heeft openingen op de vier hoeken, die tot een bundel zijn samengevoegd om distributie- en verzamelleidingen voor de vloeistof te vormen. Na warmte-uitwisseling tussen het koude/hete medium stroomt het terug uit de betreffende verzamelleiding en wordt gerecycled.

Principe van productstructuur

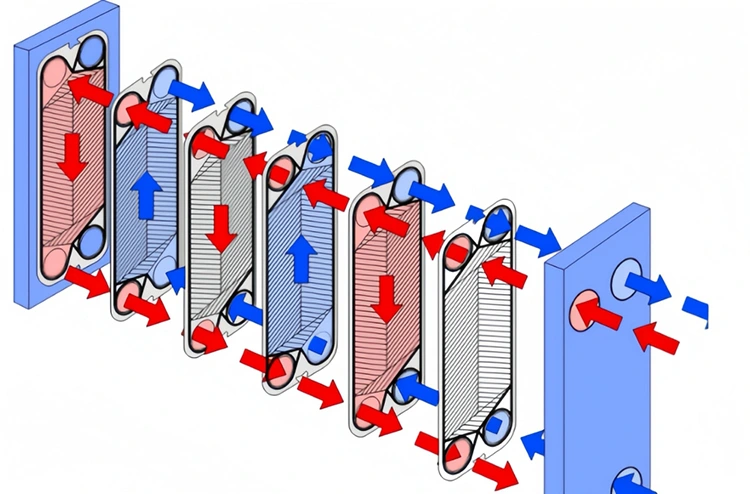

Enkele processtructuur: slechts 2 platen dragen geen warmte over: kop- en staartplaten.

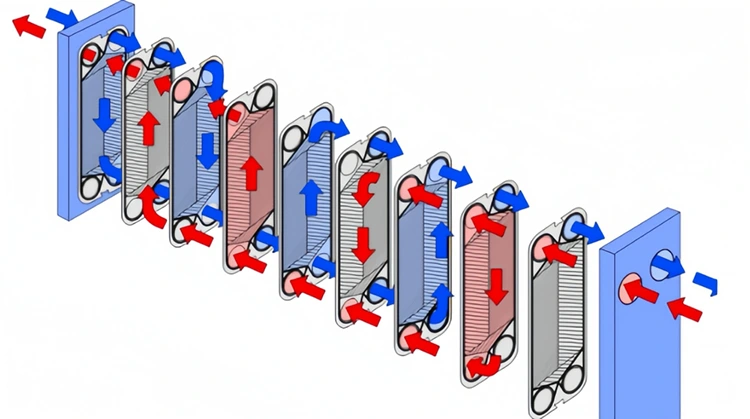

Dubbele processtructuur: elk proces heeft 3 platen die geen warmte overdragen.

Producteigenschappen

(1) Klein formaat en kleine voetafdruk;

(2) Hoge warmteoverdrachtsefficiëntie;

(3) Flexibele montage;

(4) Laag metaalverbruik;

(5) Laag warmteverlies;

(6) Eenvoudige demontage, reiniging en onderhoud.
